Drehmaschinen

DMFS – Backenfutterschutz mit Mikroschalter / Endschalter

An jeder Drehmaschine ist ein Backenfutterschutz mit Mikroschalter / Endschalter Pflicht.
Wir liefern Backenfutterschutz für alle Größen und Typen von Drehmaschinen.

Bei kleinen und mittleren Größen von Drehmaschinen, wird der Backenfutterschutz leicht angehoben und nach links über den Getriebekasten geschoben. Wenn ein Bedienungspanel auf dem Getriebekasten steht, wird der Backenfutterschutz nach oben gekippt.

Bei großen Drehmaschinen, mit Backenfutter größer als 600 mm, bewegt sich der Backenfutterschutz ausschließlich horizontal.
Die Schutzhauben bestehen aus 2 mm Stahl und sind leicht in der Handhabung.

Der Backenfutterschutz verhindert, dass der Backenfutterschlüssel versehentlich im Backenfutter vergessen wird, und gleichzeitig wird der Arbeiter gegen den gefährlichen rotierenden Backen geschützt. Der Mikroschalter bewirkt, dass die Drehmaschine, bei geöffnetem Backenfutter, nicht gestartet werden kann.
Sicherheit an der Drehmaschine, DMFS in Arbeitsposition
DMFS-H-S in Arbeitsposition
Sicherheit an der Drehmaschine, DMFS in geöffneter Position
DMFS-H-S in geöffneter Position
Sicherheit an der Drehmaschine, DMFS in geöffneter Position
DMFS-K in geöffneter Position
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung in Arbeitsposition
DMFS-600-1100 in Arbeitsposition

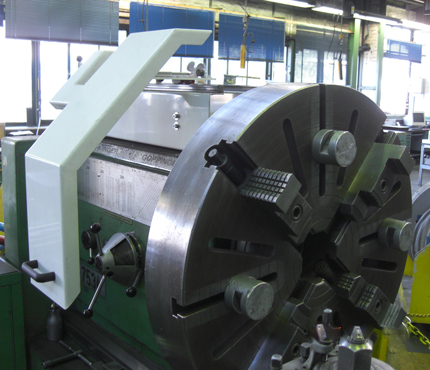

Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung geöffnet
DMFS-600-1100 in geöffneter Position

Spanschutz

Wir bieten mehrere Lösungen von Spanschutz an den Drehmaschinen an. Diese sind abhängig vom Durchmesser des Arbeitsstückes, bis zu 1100 mm.
Größere Arbeitsstücke fordern Speziallösungen.

Jeder Spanschutz besteht aus 2 mm Stahlrahmen und hat ein laminiertes Sicherheitsglas. Dadurch ist der Arbeiter vor Späne, berstenden und wegfliegenden Teilen geschützt.

In Arbeitsbereichen, wo Späne oder Funken anfallen, benutzen wir ausschließlich laminiertes Sicherheitsglas, da Polykarbonatscheiben von Späne, Kühlschmierstoffen und Funken zerkratzt und blind werden. Ein weiterer Vorteil des laminierten Sicherheitsglases ist die Haltbarkeit gegen chemische und mechanische Einwirkungen.

In unserem Lieferprogramm ist der Spanschutz auf den Backenfutterschutz angepasst. Somit kann der Spanschutz ungehindert über den Backenfutterschutz fahren.

Eine LED-Beleuchtung bewirkt, dass der Arbeiter den Arbeitsgang genau mitfolgen kann.

Mit einem Handgriff kann der Spanschutz nach oben bewegt werden und ist damit sehr leicht in der Handhabung. Auf Wunsch wird ein Mikroschalter montiert, der die vertikale Bewegung auffängt, wenn der Spanschutz von Arbeitsposition zu geöffneter Position bewegt wird.
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung in Arbeitsposition
DMSS-300 in Arbeitsposition
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung geöffnet
DMSS-300 in geöffneter Position
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung in Arbeitsposition
Kaputte Scheibe
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung geöffnet
Kaputte Drehfutterteile hinter der Schutzvorrichtung liegend
Dieses Beispiel zeigt die Stärke des laminierten Sicherheitsglases. Backenfutter in der Größe von 300 mm mit Innengewinde, hat sich bei 1400 Umdrehungen gelöst, ist geplatzt und ein Teil hat das Sicherheitsglas dicht vor dem Auge des Arbeiters getroffen. Die 2 mm Stahlrahmen wurden gebogen, aber das Sicherheitsglas hat gehalten, und den Arbeiter gerettet.
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung der ASM GmbH geöffnet
DMSS-1100
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung der ASM GmbH in Arbeitsposition
DMSS-1100
Arbeitsschutzvorrichtung an der Drehmaschine, Schutzvorrichtung geöffnet
DMSS-1100 in Arbeitsposition
